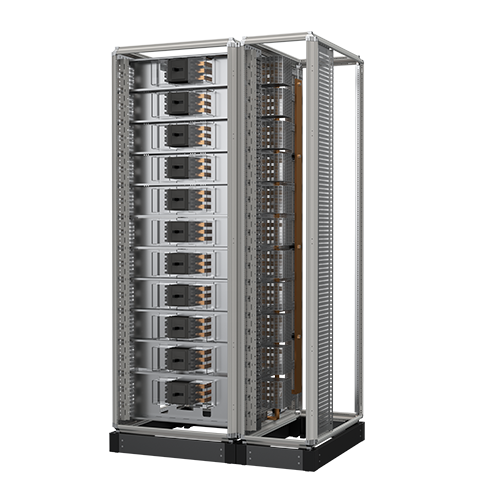

MCC Form Sistemleri
360 DERECE GÖRÜNÜM
Karkas
TT Serisi (Galvaniz) 2 mm Sac |
Konstrüksiyon
% 100 Modüler Kaynaksız |
Arka Kapak
1,2 mm DKP Sac |
Contalama Sistemi
Poliüretan Dökme Conta |
Menteşe
4 Noktada Gizli Menteşe |
Baza Yapısı
Plastik Ayak + Baza Kapama |
Boya
RAL 7035 Elektrostatik Toz Boya |
IP Koruma Sınıfı
IP41 / IP54 |
Ürün Özellikleri

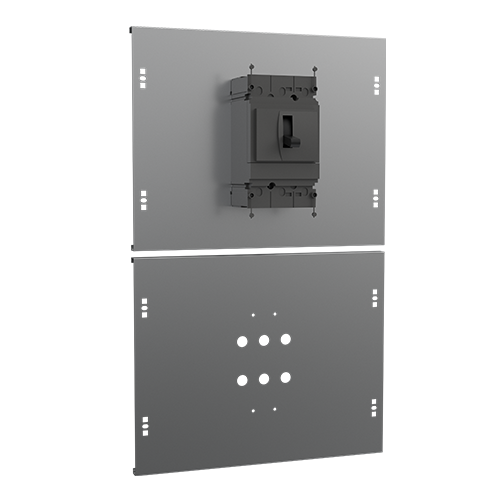

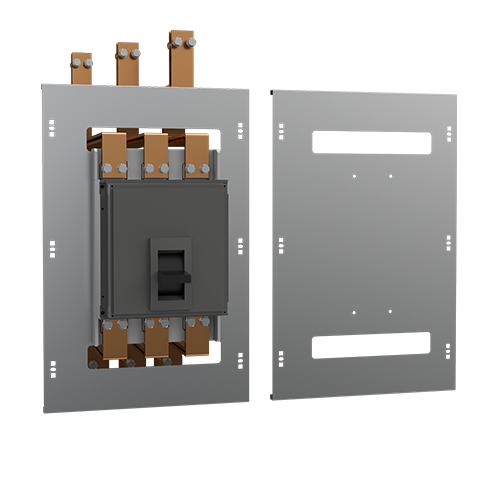

Dikey Soketsiz Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B / 4B standartlarına uygun hale getirir fakat koruma kapağına ihtiyaç vardır. Uygun Akım Değerleri 32A-250A Mataryel: 1,5mm Galveniz |

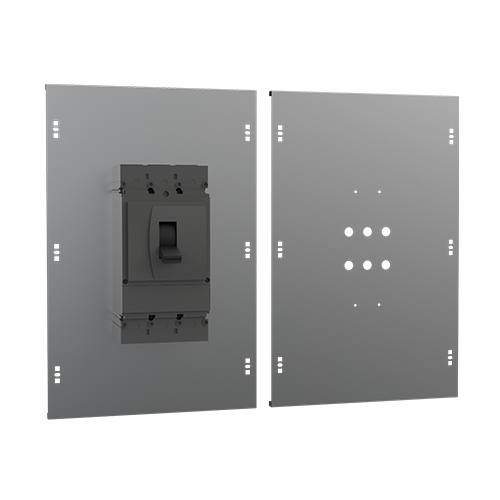

Dikey Soketsiz Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B /4B standartlarına uygun hale getirir fakat koruma kapağına ihtiyaç vardır. Uygun Akım Değerleri 400A-630A Mataryel: 2 mm Galveniz |

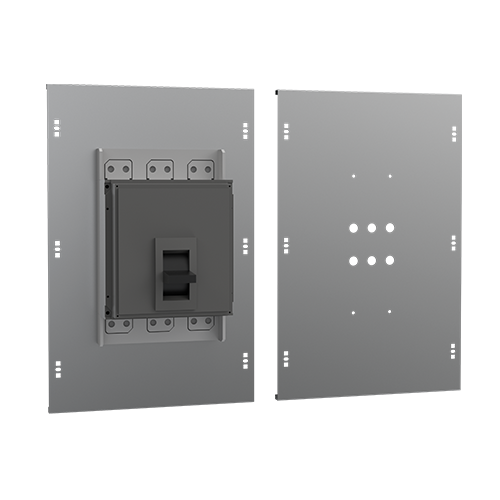

Dikey Soketsiz Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B / 4B standartlarına uygun hale getirir fakat koruma kapağına ihtiyaç vardır. Uygun Akım Değerleri 800A-1250A Mataryel: 2 mm Galveniz |

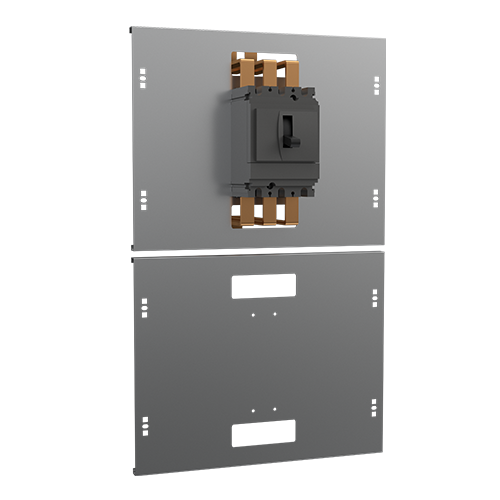

Yatay Soketli Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B / 4B standartlarına uygun hale getirir. Uygun Akım Değerleri 32A-250A Mataryel: 1,5 mm Galveniz |
400A-630A Yatay Soketli Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B / 4B standartlarına uygun hale getirir. Uygun Akım Değerleri 400A-630A Mataryel: 2 mm Galveniz |
800A-1250A Yatay Soketli Sabit Kompakt Paneli
Bara ulaşımını engelleyen tasarımı ile Form 3B / 4B standartlarına uygun hale getirir. Uygun Akım Değerleri 800A-1250A Mataryel: 2 mm Galveniz |

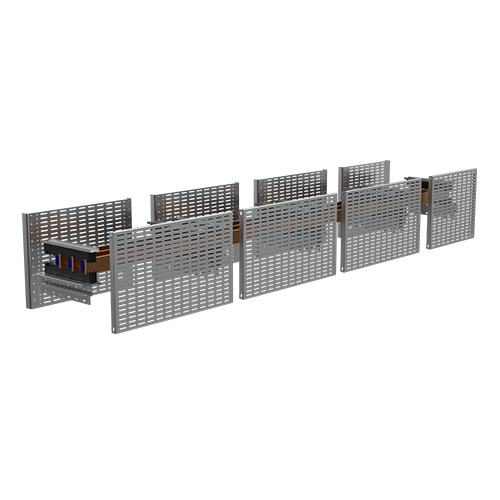

Ana Bara Ön ve Arka Kapama
Ana baraya ön ve arkadan erişimi engeller. Kapamaların boyutları pano ve bara genişliğine göre değişmektedir. Mataryel: 1 mm Galveniz |
Ana Bara Alt ve Üst Kapama
Ana baraya alt ve üstten erişimi engeller. Kapamaların boyutları pano genişliği ve derinliğine göre değişmektedir. Mataryel: 1 mm Galveniz |
Ana Bara Sağ ve Sol Kapama
Ana baraya sağ ve soldan erişimi engeller. Kapamaların boyutları pano derinliğine ve bakır genişliğine göre değişmektedir. Mataryel: 1 mm Galveniz, 2 mm PC Cam |

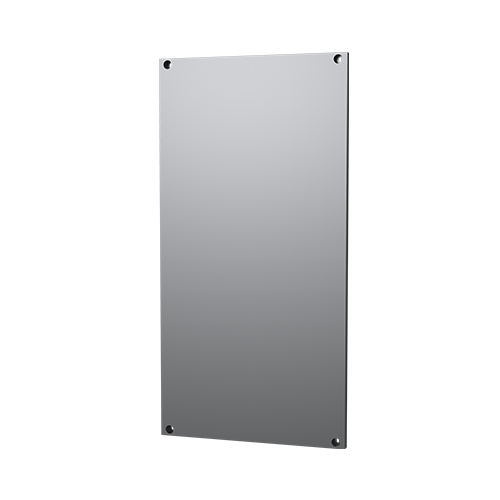

Parça Taban Sacı (PTS)
Motor devre ekipmanlarının montajının sağlandığı taban sacıdır. Uygulanabilen Güç Aralığı 0,15-25Kw Mataryel: 1,5 mm Galveniz |
Parça Taban Sacı (PTS) Alt ve Üst Kapaması
Motor devre ekipmanlarına alt ve üstten ulaşımı engeller ve bölümlendirilir. Pano genişliği ve derinliğine göre ölçüleri değişir. Mataryel: 1 mm Galveniz |
Frekans Konvertörü Taban Sacı
Frekans konvantörünün montajının yapıldığı plakadır. Frekans konventörünün montajı için taban sacı üzerinde delik açılır. Delik boyutu, frekans konvantörünün boyutuna göre değişir. Mataryel: 1 mm Galveniz |

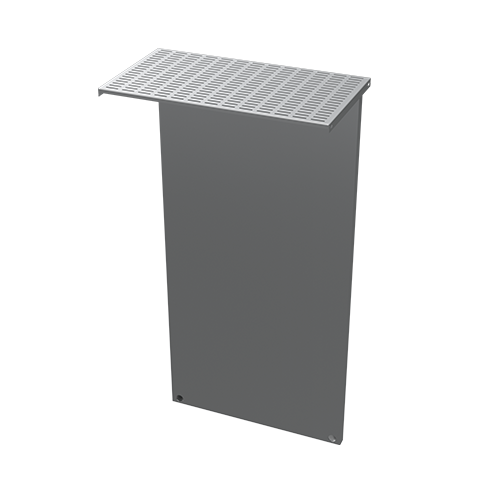

Frekans Konvantörü Üst Kapaması
Hız kontrol cihazına üst bölümden ulaşımı tamamen engeller. Mataryel: 1 mm Galveniz |
Frekans Konvantörü Sağ ve Sol Kapaması
Hız kontrol cihazına sağ ve soldan bölümlerden ulaşımı tamamen engeller. Pano dizaynına ve kullanılacak ürüne göre kapama parçalarının adetleri değişir. Mataryel: 1 mm Galveniz |

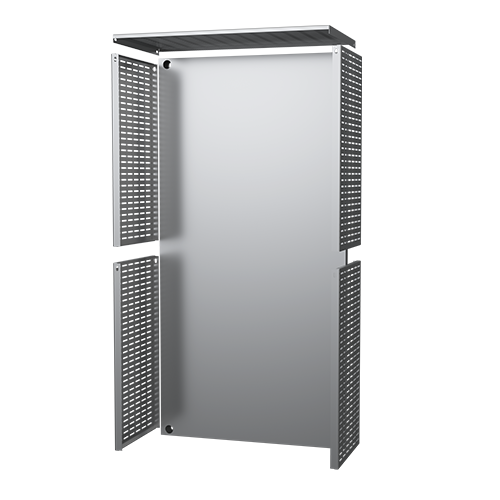

3B Klemens Hücresi
Harici iletken bağlantı noktasıdır. Fonksiyonel birimlerden ve baralardan ayrılması sayesinde Form 3B standarlarına uygun hale gelir. Mataryel: 1 mm Galveniz |
4B Klemens Hücresi
Baraların ve fonksiyonel birimlerin birbirinden ayrılması, bunun yanı sıra fonksiyonel brimlerin de kendi içerisinde ayrılması sayesinde Form 4B standarlarına uygun hale gelir.Mataryel: 1 mm Galveniz |

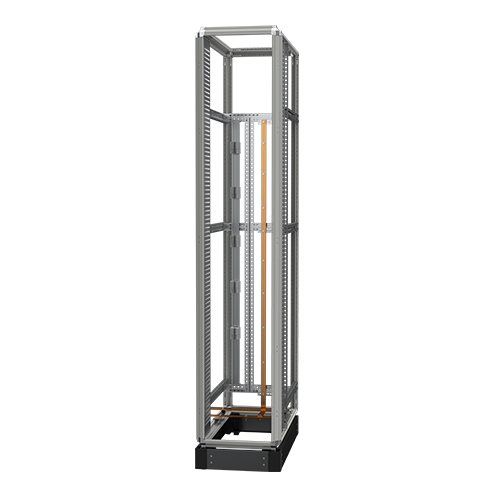

Dikey Bara Hücresi
Dikey bara hücresi sayesinde ana bara ile kompakt şalter beslemeleri ayrı hücrelerde bulunur. |
