MOD-Serisi Harici Tip Perdeli Pano




360 DERECE GÖRÜNÜM

ÜRÜN TEKNİK ÖZELLİKLERİ

Karkas : 1,5 mm DKP Sac
Konstrüksiyon : % 100 Modüler Kaynaksız
Kapı : 2 mm DKP Sac
Yan Kapak : 1,2 mm Galvaniz Sac
Arka Kapak : 1,2 mm Galvaniz Sac
Contalama Sistemi : Poliüretan Dökme Conta
Menteşe : 4 Noktada Gizli Menteşe
Baza Yapısı : Metal Ayak
Boya : RAL 7035 Elektrostatik Toz Boya
IP Koruma Sınıfı : IP65
IK Darbe Dayanım : IK10


Ürün Detayları Teknik Dökümanlar İç Parçalar

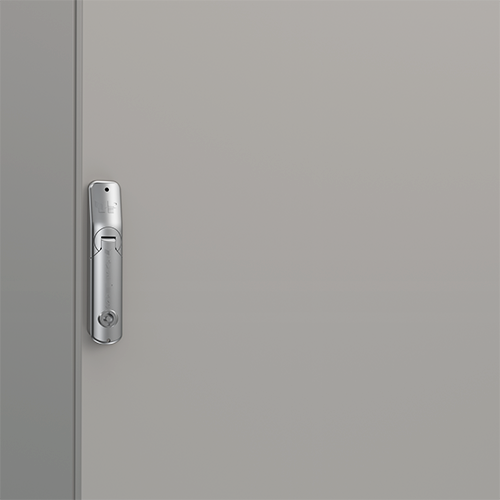

MOD Serisi Kilit
4 taraftan gizli menteşe ve 3 noktadan kilitleme ile daha sağlam bir güvenlik yapısı. Kapıyı açmak için kilit kolu kaldırılır ve çevrilir. Kapı açılma yönü kullanıcının talimatı ile belirlenip iki yönde de kullanılabilir.

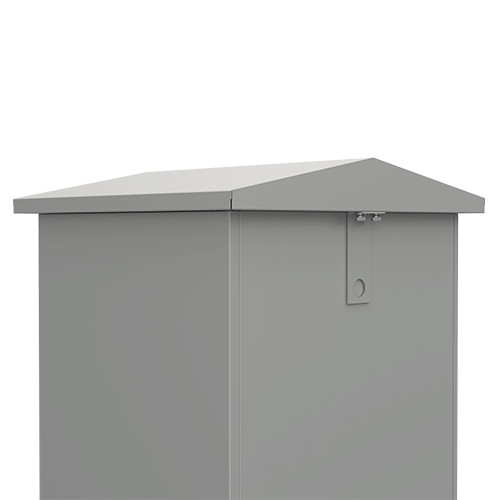

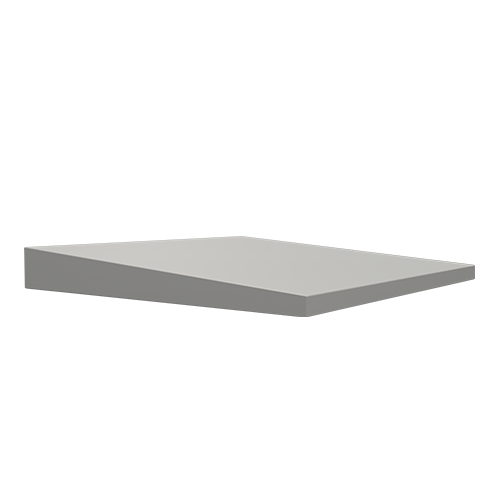

Harici Şapka (Standart)
Harici tip panolarda standard olarak kullanılan şapka tipidir. Akıllı tasarımı ile, yağmur suyunun içeri girmesini engeller ve maksimum IP seviyesi sağlar.

Harici Şapka (Opsiyonel)
Duvar kenarında kullanılacak panoların opsiyonel şapka tipidir. Maksimum seviyede IP seviyesi sağlar ve bu şapka tipi kullanılması için bildirilmesi gerekir.

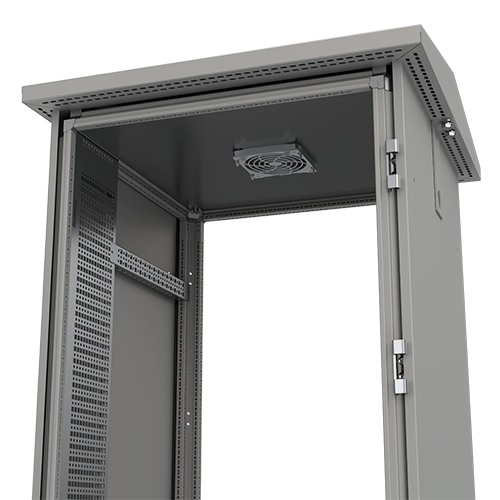

Fitre
Pano içerisinde bulunan havanın temizlenmesi için kullanılan filtre. İçerisinde bulunan elyaf yardımı ile toz ve pisliklerden arındırır.

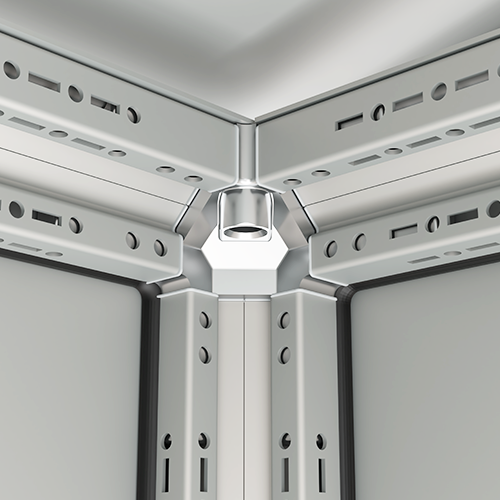

Zamak Köşe Silikon
Modüler direkler arası birleştirmeyi sağlayan zamak köşelerin montajında, daha yüksek IP seviyesi için slikon kullanılır.

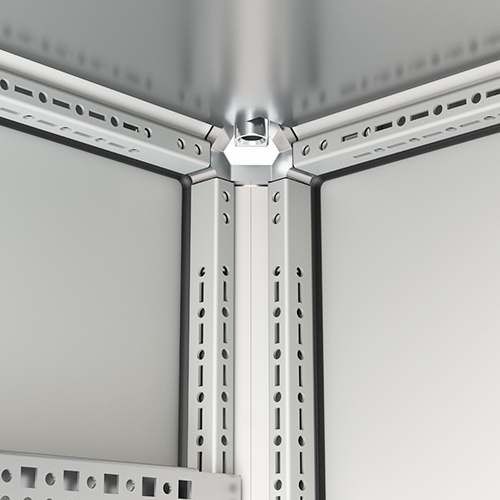

Yan ve Arka kapak Contalama Sistemi
Yan ve arka kapakların direk ile birleşiminde su sızdırmazlığı sağlaması için conta kullanılır.

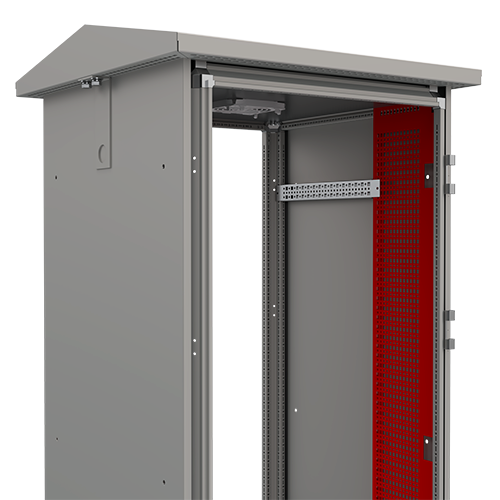

Perforje Sac
Pano içinde bulunan parçaları vida kullanarak montajının sağlandığı sac bölüm. 1,5mm Galvaniz sacdan üretilmektedir.

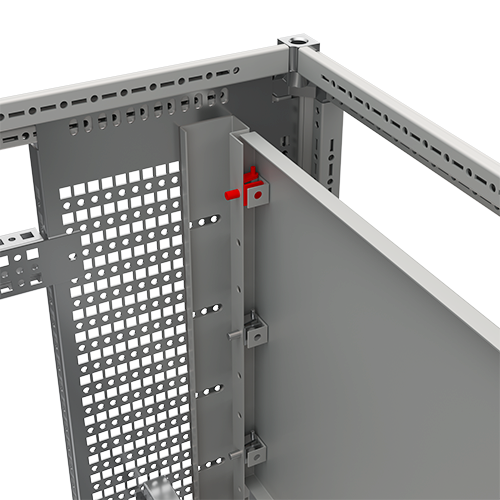

Perde Sürgü
Güvenlik amacı ile kullanılan pano perdelerinin, gerektiği zaman yana doğru çekerek şalt malzemeye veya bakır baraya ulaşmasını sağlayan kilit.

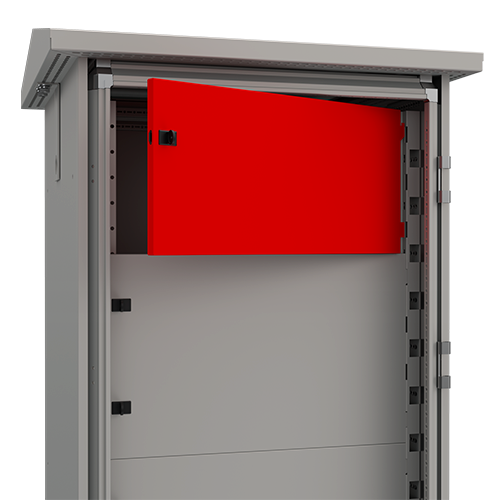

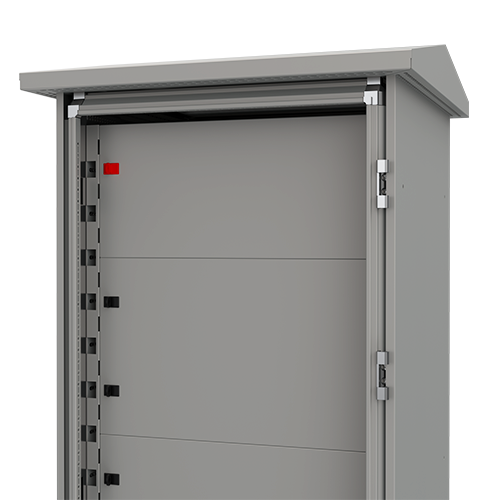

Perde (Geçmeli)
Perdenin, yan bineye kolay bir şekilde montajının yapılabilmesi için yapılmış akıllı bir tasarım. Bu sayede kullanıcı vida, somun vb. ürünler kullanmadan perde montajını yapabilir.

Perde (Menteşeli)
Perdenin, yan bineye montaj yapılması için menteşe kullanılır. Pano perdelerine ekstra sağlamlık ve şık görüntü katar.

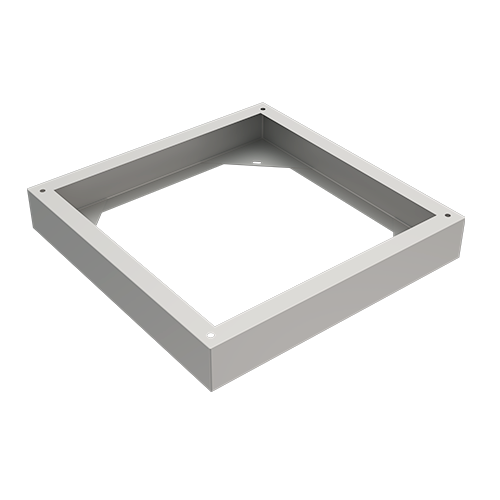

Baza Yapısı
Harici tip panolarda kullanılan baza tipidir. Kaynaklı yapısı ekstra dayanıklılık katar.
