Kaynaklı Seri Harici Tip Taban Saclı Paslanmaz Panolar




360 DERECE GÖRÜNÜM

ÜRÜN TEKNİK ÖZELLİKLERİ

Gövde : 1,5 mm Paslanmaz (AIS304 - 316L)
Kapı : 2 mm Paslanmaz (AIS304 - 316L)
Taban Sacı : 2 mm Paslanmaz (AIS304 - 316L)
Contalama Sistemi : Poliüretan Dökme Conta
Menteşe : 4 Noktada Gizli Menteşe
Baza Yapısı : Paslanmaz (AIS304 - 316L)
IP Koruma Sınıfı : IP65
IK Darbe Dayanım : IK10


Ürün Detayları Teknik Dökümanlar İç Parçalar

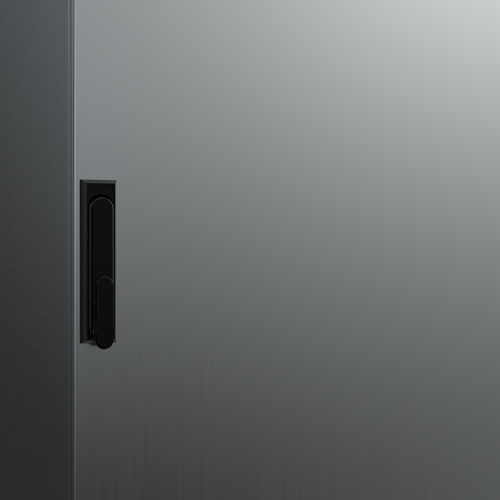

K-Serisi Kilit
4 taraftan gizli menteşe ve 3 noktadan kilitleme ile daha sağlam bir güvenlik yapısı. Kapıyı açmak için kilit kolu kaldırılır ve çevrilir. Kapı açılma yönü kullanıcının talimatı ile belirlenip iki yönde de kullanılabilir.

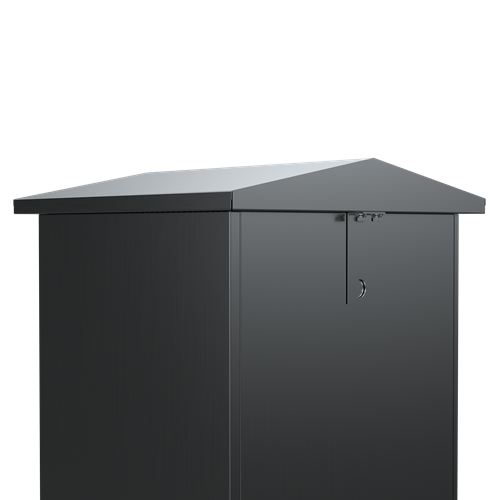

Harici Şapka (Standart)
Harici tip panolarda standard olarak kullanılan şapka tipidir. Akıllı tasarımı ile, yağmur suyunun içeri girmesini engeller ve maksimum IP seviyesi sağlar.

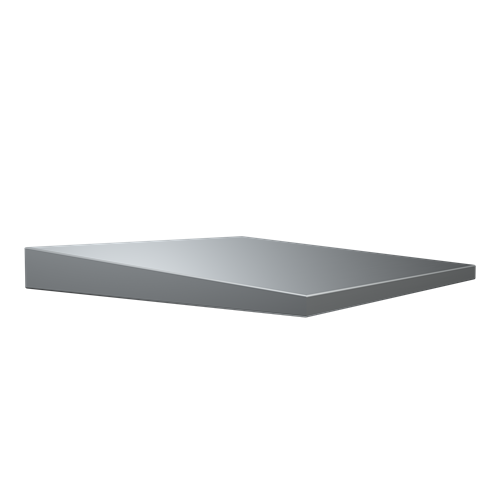

Harici Şapka (Opsiyonel)
Duvar kenarında kullanılacak panoların opsiyonel şapka tipidir. Maksimum seviyede IP seviyesi sağlar ve bu şapka tipi kullanılması için bildirilmesi gerekir.

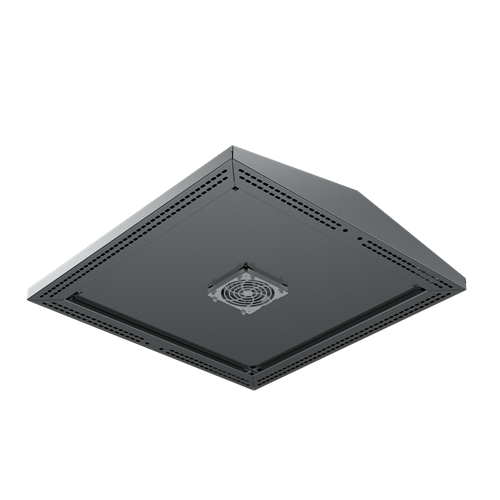

Filtre
Pano içerisinde bulunan havanın temizlenmesi için kullanılan filtre. İçerisinde bulunan elyaf yardımı ile toz ve pisliklerden arındırır.

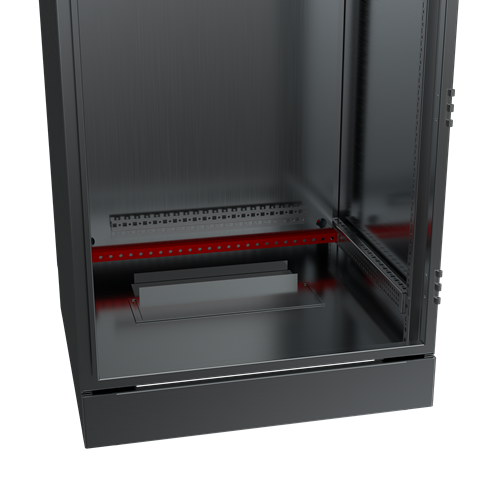

Taban Sacı Montaj Parçası
Taban sacının vida yardımı ile kızaklara montaj yapılması için kullanılan parça. Taban sacının sağlam ve hareketsiz yapıda kalmasını sağlar.

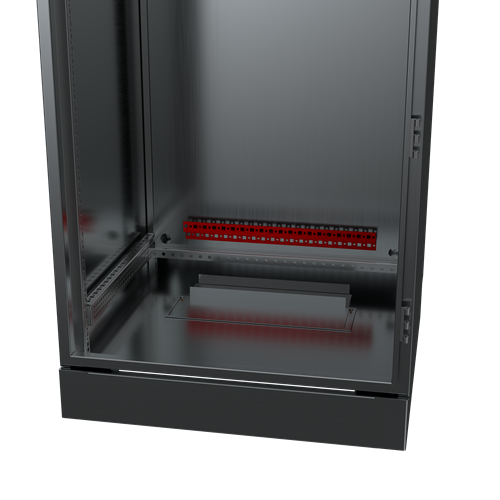

Kablo Atkısı
Kabloların fazlalıklarını tutturulduğu bölüm. Kablodan dolayı klemens, sigorta vb. malzemelerde oluşabilecek gereksiz ağırlığı azaltır ve düzenli bir görüntü sağlar.

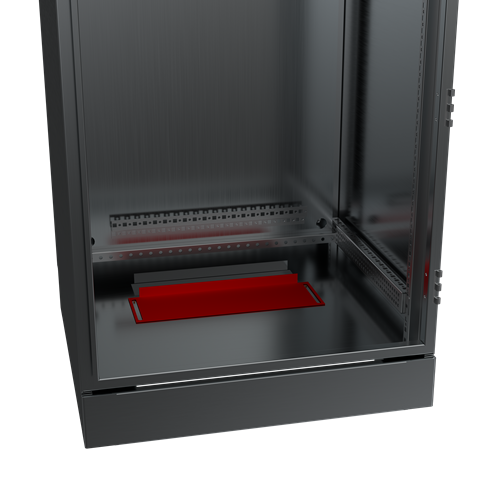

Contalı Hareketli Giriş
Pano içine girecek kabloların düzenli olmasını sağlar, bu sayede kablo yarıklarında olabilecek gereksiz boşluklar da kapanmış olur. Haşere gibi etkenleri de ortadan yok kaldırır.

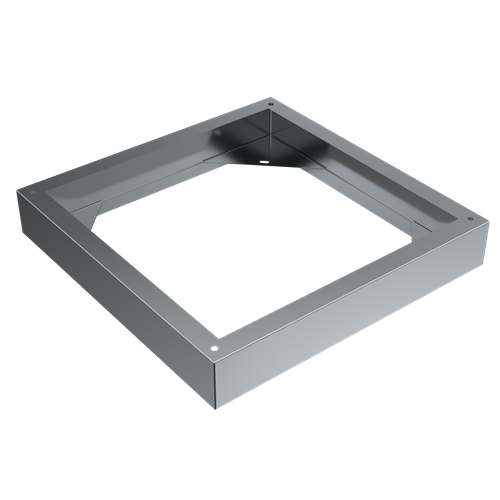

Baza Yapısı
Harici tip panolarda kullanılan baza tipidir. Kaynaklı yapısı ekstra dayanıklılık katar.
Merkez Ofis & Showroom

Bankalar Cad. Yanıkkapı Porsuk Sok.
Köse Han No 2/1 Karaköy / İstanbul



yavuzpano@yavuzpano.com.tr


T : +90 212 254 39 21
F : +90 212 254 39 64
Kocaeli Fabrika

Cumhuriyet Mah. Selin Sok. No : 3
Çayırova/Gebze/Kocaeli/TÜRKİYE



yavuzpano@yavuzpano.com.tr


T : +90 262 658 15 11 Pbx
F : +90 262 658 15 12
Bizi Takip Edin

Bizimle ilgili en güncel gelişmelerden haberdar olmak için Sosyal Medya da bizi takip etmeyi unutmayın.

Tüm Hakları YAVUZ Pano Aydınlatma Tarafından Saklıdır. © 2020
Kaynaklı Seri Harici Tip Taban Saclı Paslanmaz Panolar




360 DERECE GÖRÜNÜM

Gövde
1,5 mm Paslanmaz (AIS304 - 316L)
Kapı
2 mm Paslanmaz (AIS304 - 316L)
Taban Sacı
2 mm Paslanmaz (AIS304 - 316L)
Contalama Sistemi
Poliüretan Dökme Conta
Menteşe
4 Noktada Gizli Menteşe
Baza Yapısı
Paslanmaz (AIS304 - 316L)
IP Koruma Sınıfı
IP65
IK Darbe Dayanım
IK10

Ürün Özellikleri



K-Serisi Kilit
4 taraftan gizli menteşe ve 3 noktadan kilitleme ile daha sağlam bir güvenlik yapısı. Kapıyı açmak için kilit kolu kaldırılır ve çevrilir. Kapı açılma yönü kullanıcının talimatı ile belirlenip iki yönde de kullanılabilir.


Harici Şapka (Standart)
Harici tip panolarda standard olarak kullanılan şapka tipidir. Akıllı tasarımı ile, yağmur suyunun içeri girmesini engeller ve maksimum IP seviyesi sağlar.


Harici Şapka (Opsiyonel)
Duvar kenarında kullanılacak panoların opsiyonel şapka tipidir. Maksimum seviyede IP seviyesi sağlar ve bu şapka tipi kullanılması için bildirilmesi gerekir.


Filtre
Pano içerisinde bulunan havanın temizlenmesi için kullanılan filtre. İçerisinde bulunan elyaf yardımı ile toz ve pisliklerden arındırır.


Taban Sacı Montaj Parçası
Taban sacının vida yardımı ile kızaklara montaj yapılması için kullanılan parça. Taban sacının sağlam ve hareketsiz yapıda kalmasını sağlar.


Kablo Atkısı
Kabloların fazlalıklarını tutturulduğu bölüm. Kablodan dolayı klemens, sigorta vb. malzemelerde oluşabilecek gereksiz ağırlığı azaltır ve düzenli bir görüntü sağlar.


Contalı Hareketli Giriş
Pano içine girecek kabloların düzenli olmasını sağlar, bu sayede kablo yarıklarında olabilecek gereksiz boşluklar da kapanmış olur. Haşere gibi etkenleri de ortadan yok kaldırır.


Baza Yapısı
Harici tip panolarda kullanılan baza tipidir. Kaynaklı yapısı ekstra dayanıklılık katar.


Teknik Dökümanlar



İç Parçalar

İÇ MONTAJ PARÇALARI

Açık Tip Şalter Paneli

Bara L'si

Bara L’si (1600A ve Üstü)

Bara L’si (1600A’e kadar)

Kablo Atkısı (L)

Kablo Atkısı (Z)

Kızak

Kompakt Şalter Seti

Kondansatör Seti

Kontaktör Paneli

Kontaktör Rayı

NH Buşon Paneli Seti

Otomatik Sigorta Rayı

Reaktör Paneli

Triod Akım Trafosu Paneli

X/5 Sayaç + Akım Trafosu Paneli Mühürlü

Yük Kesici
İÇ MONTAJ SETLERİ

Açık Tip Güç Şalter Seti

Bara Bölüm Seti (1600A ve Üstü)

Bara Bölüm Seti (1600A’e Kadar)

Klemens Bölüm Seti

Kontaktör Seti

Otomatik Sigorta Seti

Taban Sacı Seti

Triod Akım Trafosu Paneli

X/5 Sayaç + Akım Trafosu Kompakt Şalter + Troid Seti
PERDELER

Boş Perde 1

Boş Perde 2

Boş Perde 3

Otomatik Sigorta Perdesi 1

Otomatik Sigorta Perdesi 2

Otomatik Sigorta Perdesi 3
