MOD Serisi Perdeli Pano




360 DERECE GÖRÜNÜM

ÜRÜN TEKNİK ÖZELLİKLERİ

Karkas : 1,5 mm DKP Sac
Konstrüksiyon : % 100 Modüler Kaynaksız
Kapı : 2 mm DKP Sac
Yan Kapak : 1,2 mm DKP Sac
Arka Kapak : 1,2 mm DKP Sac
Contalama Sistemi : Poliüretan Dökme Conta
Menteşe : 4 Noktada Gizli Menteşe
Baza Yapısı : Plastik Ayak + Baza Kapama
Boya : RAL 7035 Elektrostatik Toz Boya
IP Koruma Sınıfı : IP41 / IP54
IK Darbe Dayanım : IK10


Ürün Detayları Teknik Dökümanlar İç Parçalar

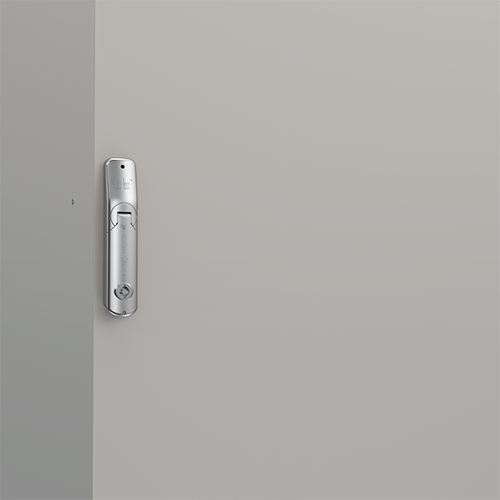

MOD Serisi Kilit
4 taraftan gizli menteşe ve 3 noktadan kilitleme ile daha sağlam bir güvenlik yapısı. Kapıyı açmak için kilit kolu kaldırılır ve çevrilir. Kapı açılma yönü kullanıcının talimatı ile belirlenip iki yönde de kullanılabilir.

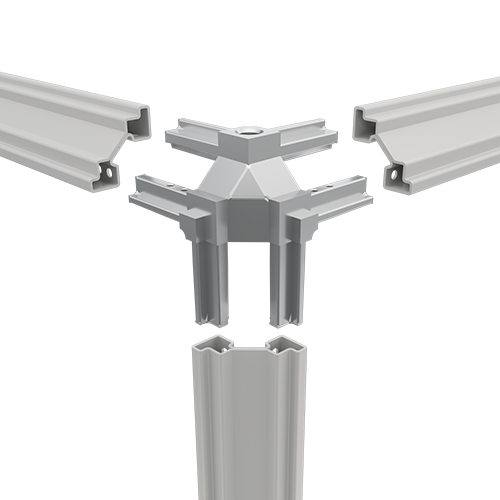

Zamak Köşe
Pano köşelerinin birleşiminde modülerlik, sağlamlık aynı zamanda estetik görüntü sağlar.

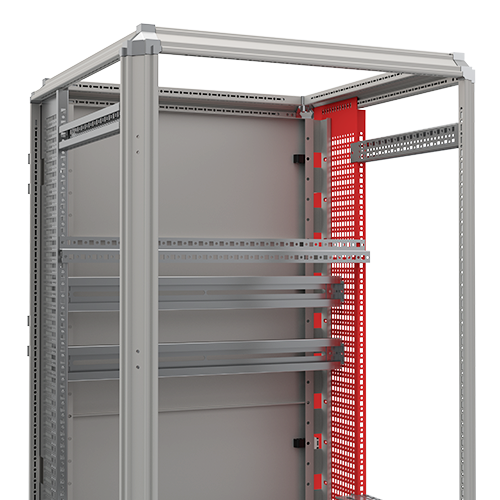

Perforje Sac
Pano içinde bulunan parçaları vida kullanarak montajının sağlandığı sac bölüm. 1,5mm Galvaniz sacdan üretilmektedir.

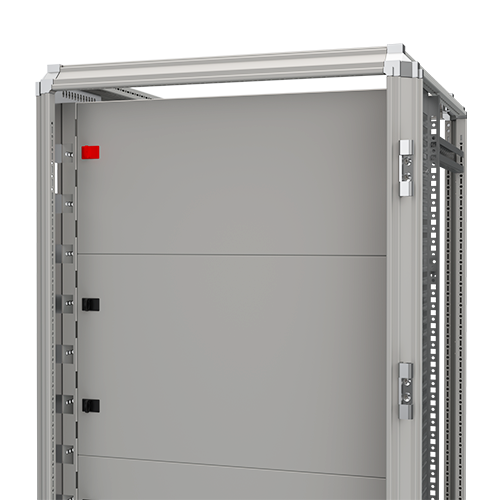

Perde Sürgü
Güvenlik amacı ile kullanılan pano perdelerinin, gerektiği zaman yana doğru çekerek şalt malzemeye veya bakır baraya ulaşmasını sağlayan kilit.

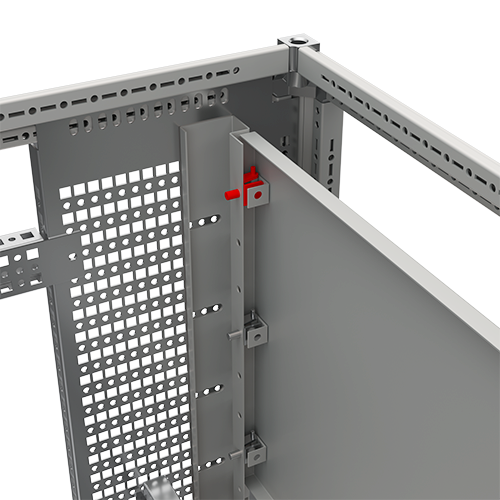

Perde (Geçmeli)
Perdenin, yan bineye kolay bir şekilde montajının yapılabilmesi için yapılmış akıllı bir tasarım. Bu sayede kullanıcı vida, somun vb. ürünler kullanmadan perde montajını yapabilir.

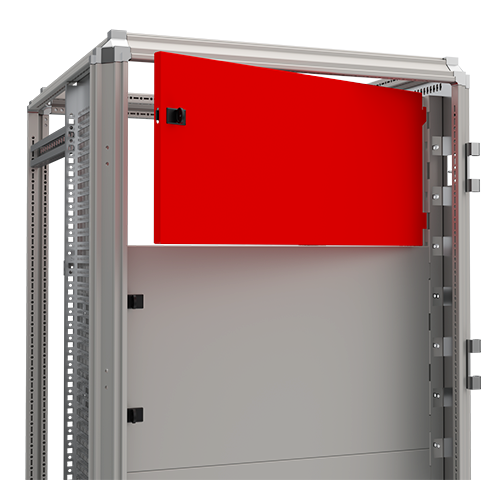

Perde (Menteşeli)
Perdenin, yan bineye montaj yapılması için menteşe kullanılır. Pano perdelerine ekstra sağlamlık ve şık görüntü katar.

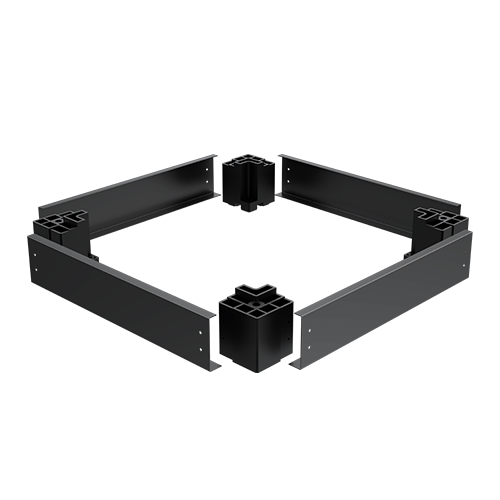

Baza Yapısı
Köşelerdeki plastik pano ayakları ve sac plakalar vida yardımı ile birleşir ve panoya güç sağlar. Panonun yerden yüksek olması, oluşabilecek küçük su birikinti kazalarının önüne geçer.
Merkez Ofis & Showroom

Bankalar Cad. Yanıkkapı Porsuk Sok.
Köse Han No 2/1 Karaköy / İstanbul



yavuzpano@yavuzpano.com.tr


T : +90 212 254 39 21
F : +90 212 254 39 64
Kocaeli Fabrika

Cumhuriyet Mah. Selin Sok. No : 3
Çayırova/Gebze/Kocaeli/TÜRKİYE



yavuzpano@yavuzpano.com.tr


T : +90 262 658 15 11 Pbx
F : +90 262 658 15 12
Bizi Takip Edin

Bizimle ilgili en güncel gelişmelerden haberdar olmak için Sosyal Medya da bizi takip etmeyi unutmayın.

Tüm Hakları YAVUZ Pano Aydınlatma Tarafından Saklıdır. © 2020
MOD Serisi Perdeli Pano




360 DERECE GÖRÜNÜM

Karkas
1,5 mm DKP Sac
Konstrüksiyon
% 100 Modüler Kaynaksız
Kapı
2 mm DKP Sac
Yan Kapak
1,2 mm DKP Sac
Arka Kapak
1,2 mm DKP Sac
Contalama Sistemi
Poliüretan Dökme Conta
Menteşe
4 Noktada Gizli Menteşe
Baza Yapısı
Plastik Ayak + Baza Kapama
Boya
RAL 7035 Elektrostatik Toz Boya
IP Koruma Sınıfı
IP41 / IP54
IK Darbe Dayanım
IK10

Ürün Özellikleri



MOD Serisi Kilit
4 taraftan gizli menteşe ve 3 noktadan kilitleme ile daha sağlam bir güvenlik yapısı. Kapıyı açmak için kilit kolu kaldırılır ve çevrilir. Kapı açılma yönü kullanıcının talimatı ile belirlenip iki yönde de kullanılabilir.


Zamak Köşe
Pano köşelerinin birleşiminde modülerlik, sağlamlık aynı zamanda estetik görüntü sağlar.


Perforje Sac
Pano içinde bulunan parçaları vida kullanarak montajının sağlandığı sac bölüm. 1,5mm Galvaniz sacdan üretilmektedir.


Perde Sürgü
Güvenlik amacı ile kullanılan pano perdelerinin, gerektiği zaman yana doğru çekerek şalt malzemeye veya bakır baraya ulaşmasını sağlayan kilit.


Perde (Geçmeli)
Perdenin, yan bineye kolay bir şekilde montajının yapılabilmesi için yapılmış akıllı bir tasarım. Bu sayede kullanıcı vida, somun vb. ürünler kullanmadan perde montajını yapabilir.


Perde (Menteşeli)
Perdenin, yan bineye montaj yapılması için menteşe kullanılır. Pano perdelerine ekstra sağlamlık ve şık görüntü katar.


Baza Yapısı
Köşelerdeki plastik pano ayakları ve sac plakalar vida yardımı ile birleşir ve panoya güç sağlar. Panonun yerden yüksek olması, oluşabilecek küçük su birikinti kazalarının önüne geçer.


Teknik Dökümanlar



İç Parçalar

İÇ MONTAJ PARÇALARI

NH Buşon Paneli

Yük Kesici

Kondansatör Paneli

Reaktör Paneli

Otomatik Sigorta Rayı

Kompak Şalter Paneli

Kontaktör Paneli

Açık Tip Şalter Paneli

Bara L’si (1600A’e kadar)

Bara L’si (1600A ve Üstü)

Troid Akım Trafosu Paneli

Kızak Rayı

Kablo Atkısı (Z)

Kablo Atkısı (L) /
İÇ MONTAJ SETLERİ

Otomatik Sigorta Seti

Kompak Şalter Seti

Açık Tip Güç Şalter Seti

Kontaktör Seti

Bara Bölüm Seti (1600A ve Üstü)

Bara Bölüm Seti (1600A’e Kadar)

Klemens Bölüm Seti

Parça Taban Sacı Seti

Troid Akım Trafosu Seti

X/5 Sayaç + Akım Trafosu Kompak Şalter + Troid Seti

Kompakt Şalter Seti
PERDELER

Boş Perde 1

Boş Perde 2

Boş Perde 3

Otomatik Sigorta Perdesi 1

Otomatik Sigorta Perdesi 2

Otomatik Sigorta Perdesi 3
