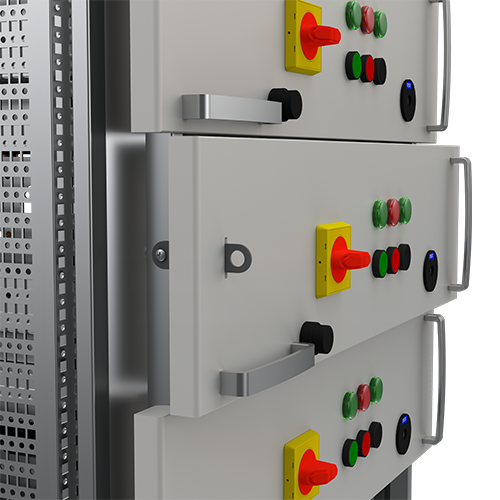

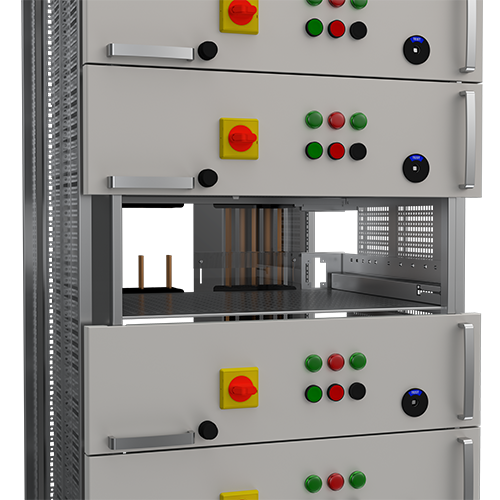

Çekmeceli MCC ve Dağıtım Panosu




360 DERECE GÖRÜNÜM

ÜRÜN TEKNİK ÖZELLİKLERİ

Karkas : TT Serisi 2 mm Galvaniz Sac
Konstrüksiyon : % 100 Modüler Kaynaksız
Kapı : 2 mm DKP Sac
Çekmece : 2 mm DKP Sac
Yan Kapak : 1,2 mm DKP Sac
Arka Kapak : 1,2 mm DKP Sac
Contalama Sistemi : Poliüretan Dökme Conta
Menteşe : 4 Noktada Gizli Menteşe
Baza Yapısı : Plastik Ayak + Baza Kapama
Boya : RAL 7035 Elektrostatik Toz Boya
IP Koruma Sınıfı : IP41 / IP54
IK Darbe Dayanım : IK10


Ürün Detayları Teknik Dökümanlar İç Parçalar

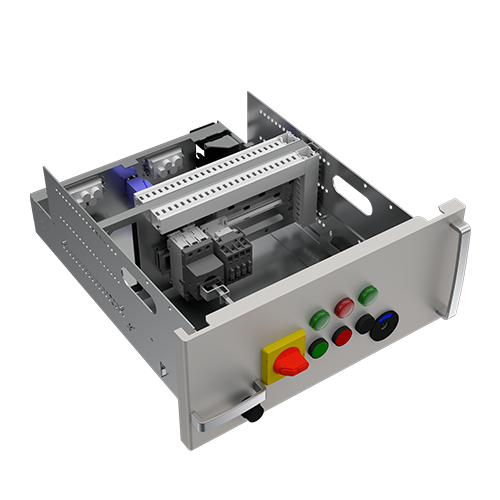

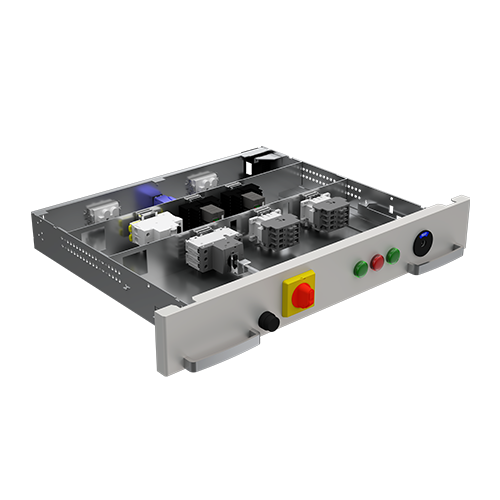

0-80A XS Tip Çekmece Modülü
3P / 4P 80A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 37kW’a kadardır. Panonun 70 / 80 cm genişliğindeki hücrede 1 adet kullanılır. Çekmece modülü 10 cm yüksekliğindedir ve bir hücrede maximum 16 adet çekmece kullanılabilir.
0-80A S Tip Çekmece Modülü
3P / 4P 80A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 37kW’a kadardır. Panonun 90 cm genişliğindeki bir hücresinde standart olarak yan yana 2 adet kullanılır. Çekmece modülü 20 cm yüksekliğindedir ve bir hücrede maximum 16 adet çekmece kullanılabilir.

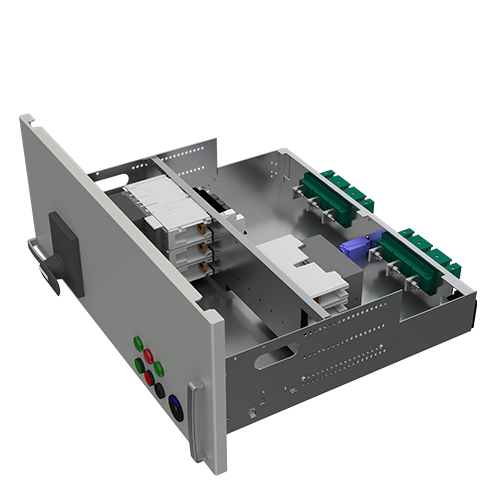

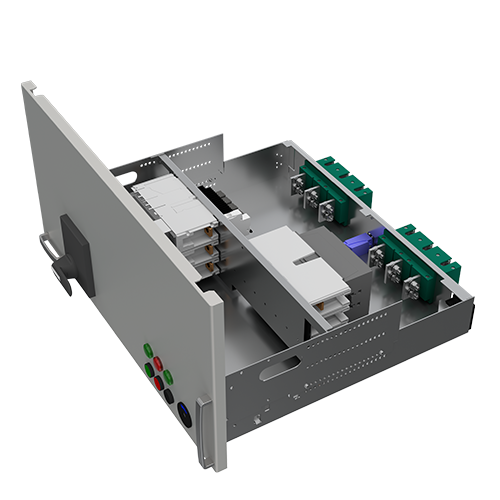

100A-250A M Tip Çekmece Modülü
3P / 4P 250A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 110kW’a kadardır. Panonun 70 / 80 cm genişliğindeki hücrede 1 adet kullanılır. Çekmece modülü 20 cm yüksekliğindedir ve bir hücrede maximum 8 adet çekmece kullanılabilir.
250A-400A L Tip Çekmece Modülü
3P / 4P 400A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 185kW’a kadardır. Panonun 70 / 80 cm genişliğindeki hücrede 1 adet kullanılır. Çekmece modülü 32 cm yüksekliğindedir ve bir hücrede maximum 5 adet çekmece kullanılabilir.
400A-630A XL Tip Çekmece Modülü
3P / 4P 630A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 285kW’a kadardır. Panonun 70 / 80 cm genişliğindeki hücrede 1 adet kullanılır. Çekmece modülü 40 cm yüksekliğindedir ve bir hücrede maximum 4 adet çekmece kullanılabilir.
M / L / XL Tip Güç Soketi
Güç soketinin bakır baraya teması ile çekmece modülüne enerji ulaşımını sağlayan sokettir. 100-630A’e kadar akım taşıyabilme kapasitesine sahiptir. 5 / 10 mm kalınlığındaki bakır kullanımına uygundur. Kontaklarda bulunan yaylı sistem sayesinde, bakır baraya temas sırasında ark oluşumu engellenir.
XS / S Tip Güç Soketi
0-80A’e kadar kullanılan güç soketidir. 16 mm kesitine kadar kablo kullanımına uygundur. İki parçadan oluşur; çekmecedeki erkek parçası ile karkasta bulunan dişi parçasının birleşmesi ile enerji aktarımı başlar. Bu temas çekmecenin takılması ile gerçekleşir.

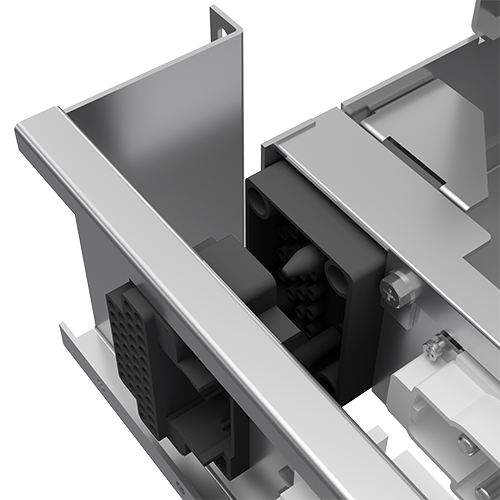

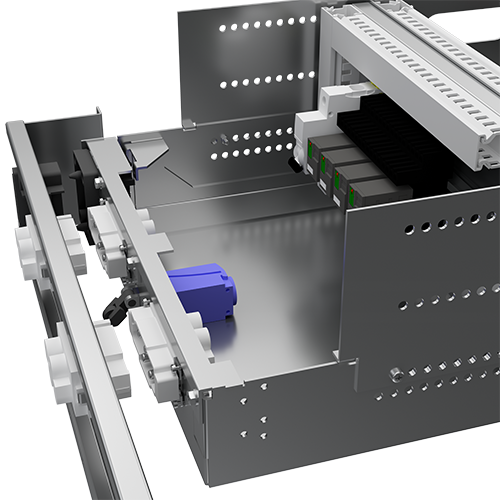

Kumanda Soketi
0-16A’e kadar akım taşıyabilme kapasitesine sahiptir. Kontak sayısı 40 kutuba kadar çıkabilir. İki parçadan oluşur, çekmecedeki erkek parçası ile karkasta bulunan dişi parçasının birleşmesi ile kumanda enerji aktarımı başlar. Bu temas çekmecenin takılması ile gerçekleşir. Soketin tasarımı sayesinde, birleşme sırasında pinlerin zarar görme olasılığı mekanik olarak engellenir.

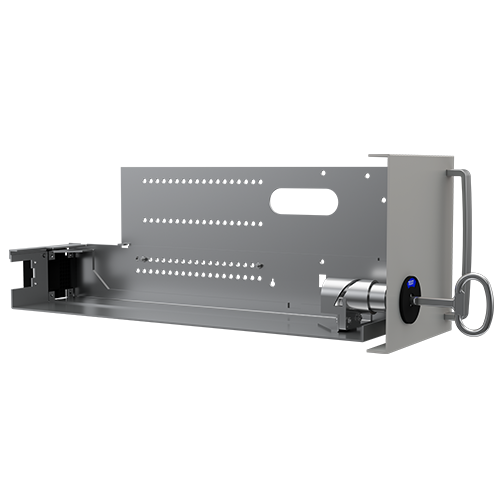

Çekmece Modülü Asma Kilidi
Asma kilidin yerleştirildiği bölmedir. Çekmece modülünün ve operatörün güvenliğini sağlar. Kilit açılmadan modülün hareket etmesini ve operatör haricinde bir kullanıcının temasını engeller. Test pozisyonunda iken çekmece modülünün bulacağı konumu belirleyen sınırdır.
Test Konumu
Çekmece çekilerek güç soketleri ve kumanda soketi bağlantısı kaldırılır. Daha sonra karkasta bulunan asma kilit parçası yukarı kaldırılır ve tekrar çekmece ileri itilir. Kumanda soketinin tekrar bağlantısını yapmak için test anahtarı, yuvasına yerleştirilerek çevrilir. Anahtarın çevrilmesi ile, çekmece modülünün içerisinde bulunan mekanizma sayesinde, kumanda soketlerinin teması sağlanır. Bu sayede çekmece test pozisyonunda kullanıma hazır hale gelir.
Switch
Çekmece modülünün, hücresine tam olarak yerleştiğinin bilgisini veren parçadır.Operatörün güvenli bir şekilde kullanımına yardımcı olur.
Bas & Çek Sistem
Çekmece modülünün çıkartılması için öncelikle çekmece üzerindeki butona basılır. Butona basılması ile çekmece kilit mekanizması devreden çıkar. Çekmece basılı halde iken operatör, modülü çekerek yerinden çıkartır. Çekmeceyi çıkarmak için devrenin Off pozisyonda olduğundan emin olunuz.

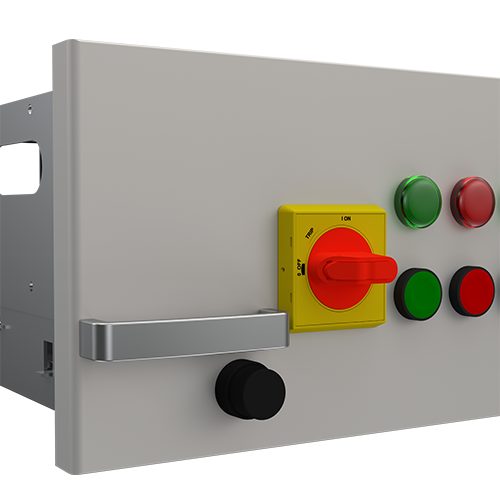

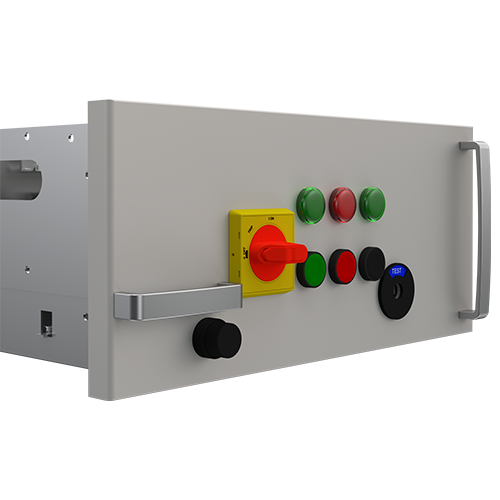

ON – OFF Kilit Sistemi
3P / 4P 250A’e kadar kullanılabilen çekmece modülüdür. Direk yol verme kapasitesi 110kW’a kadardır. Panonun 70 / 80 cm genişliğindeki hücrede 1 adet kullanılır. Çekmece modülü 20 cm yüksekliğindedir ve bir hücrede maximum 8 adet çekmece kullanılabilir. Çekmece yüksekliğinin sayesinde, çekmecede oluşabilecek yüksek sıcaklığın önüne geçilir.
Soket Form Parçası
Çekmece güç soketi ile bakır bara arasında bulunan form parçasıdır. Çekmece modülü yerinden çıkartıldığında kullanıcının, soket bağlantı noktasından enerjili bölüme ulaşmasını ve bu sayede kullanıcının güvenliğini sağlayan koruma kapağıdır. Çekmece yerine tekrar takıldığında koruma kapağı otomatik olarak açılır, soketlerin baraya ulaşımını sağlayarak çekmeceyi tekrar enerjilendirir.

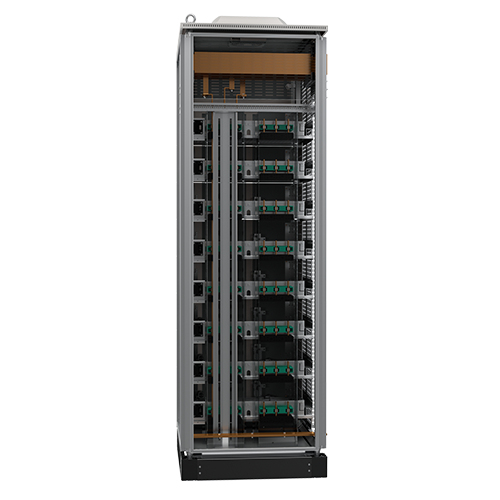

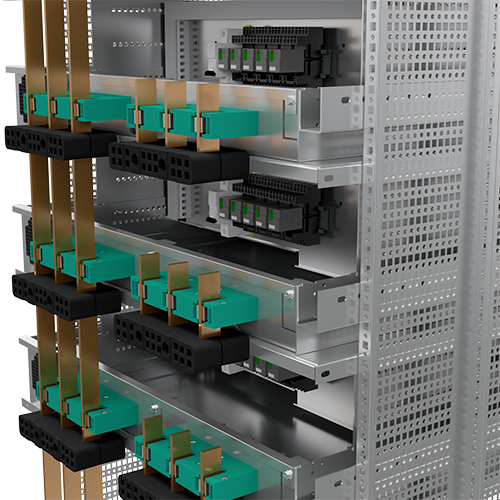

Dikey Bara Form
Panonun arka bölümünde, soketlerin temas ettiği bakır baranın formlanmasıdır. Panonun arka bölümünden enerjili bölgelere ulaşımı tamamen engeller. Yalıtkan malzeme kullanılır.
