Çekmeceli Kompanzasyon Panosu
360 DERECE GÖRÜNÜM
Karkas
TT Serisi 2 mm Galvaniz Sac |
Konstrüksiyon
% 100 Modüler Kaynaksız |
Arka Kapak
1,2 mm DKP Sac |
Contalama Sistemi
Poliüretan Dökme Conta |
Menteşe
4 Noktada Gizli Menteşe |
Baza Yapısı
Plastik Ayak + Baza Kapama |
Boya
RAL 7035 Elektrostatik Toz Boya |
IP Koruma Sınıfı
IP41 / IP54 |
Ürün Özellikleri

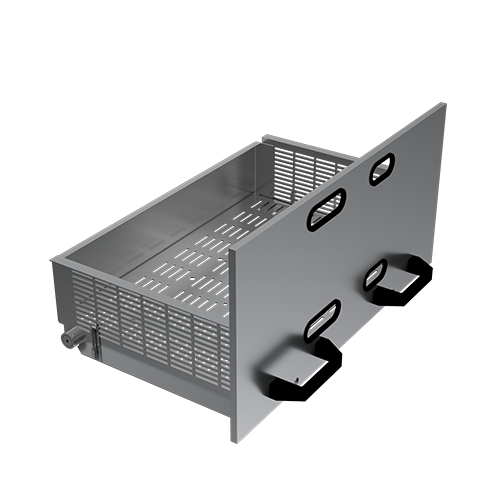

25kVAr Kompanzasyon Çekmecesi
1-25kVAr kapasiteli kondansatörler için kullanılır. 80cm genişliğindeki bir hücrede yan yana 2 adet kullanılabilecek boyuttadır. Ray üzerinde konumlandırılması sayesinde kullanıcıya kolaylık sağlar. Çekmecenin arka bölümünde bulunan soketler, çekmece kapatıldığında bakır baraya temas ederek enerji akışını sağlar. Kullanıcının çekmeceyi yerinde çıkartması ile soketler baraya temas etmediği için enerji otomatik olarak kesilir. |

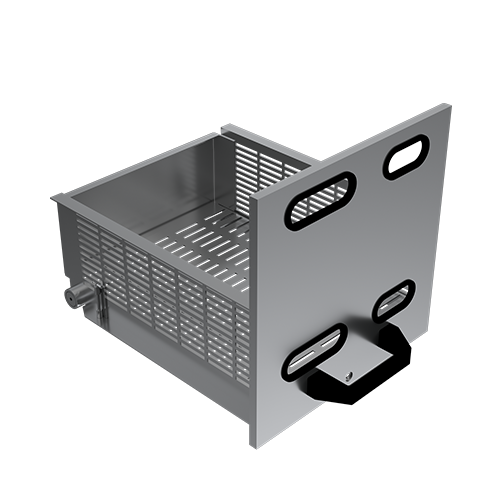

26-100kVAr Kompanzasyon Çekmecesi
26-100kVAr kapasiteli kondansatörler için kullanılır. 80cm genişliğindeki bir hücrede yan yana 1 adet kullanılabilecek boyuttadır. Ray üzerinde konumlandırılması sayesinde kullanıcıya kolaylık sağlar. Çekmecenin arka bölümünde bulunan soketler, çekmece kapatıldığında bakır baraya temas ederek enerji akışını sağlar. Kullanıcının çekmeceyi yerinde çıkartması ile soketler baraya temas etmediği için enerji otomatik olarak kesilir. |

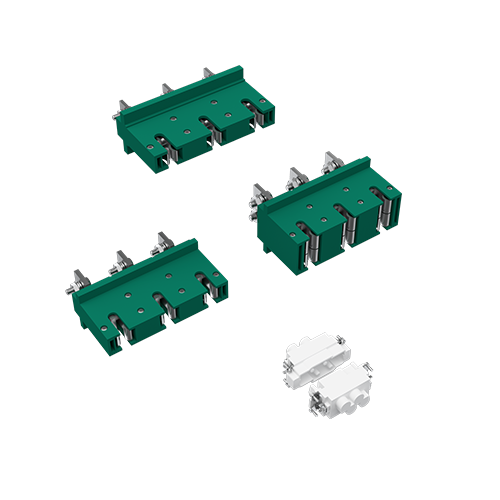

Güç ve Kumanda Soketleri
Çekmece tipine ve içerisinde kullanılan şalt malzemenin akım değerine göre soket ölçüleri değişir. Akım değerleri arttıkça güç soketinin boyutu da büyümektedir. Ayrıca kullanılan kontak sayısına göre kumanda soketinin boyutu da büyümektedir.Güç Soketi:16A - 630A ’e kadar Kumanda Soketi:16A / 5-24 kontaklı |

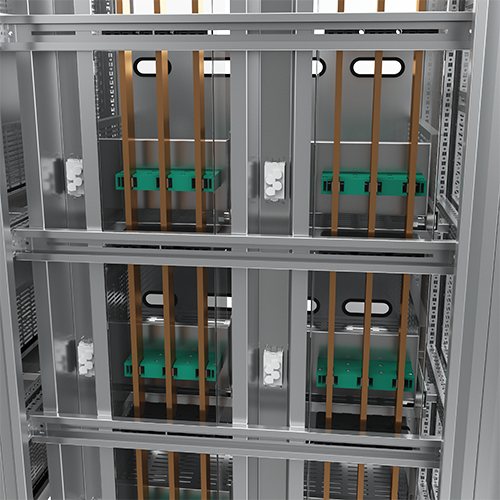

Soket ve Bara Birleşimi
Çekmecenin arka bölümde konumlandırılan soketlerin bara ile teması ile enerji akışı başlar. Çekmece kapatıldıktan sonraki görüntü için referans görsele bakabilirsiniz. |

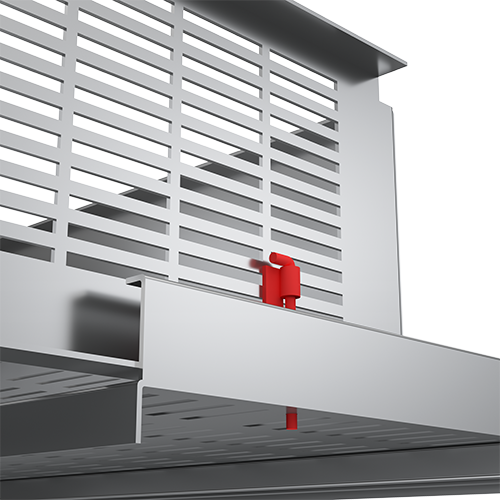

Çekmece Güvenlik Pimi
Çekmecelerin ağırlığından dolayı oluşabilecek hasarları engellemek için, kullanıcının daha emniyetli bir şekilde çekmeceyi çıkarabilmesini sağlar. Güvenlik piminin çıkarılabilmesi için çekmecenin hafifçe yukarı kaldırılması gerekir. |
